欧美日韩菠萝人人人导航漫 ,国产一区二区三区免费观看,成片免费观看视频在线欧美乱妇

瑞典一勝百塑膠模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 塑膠模具鋼 > 瑞典一勝百塑膠模具鋼 >

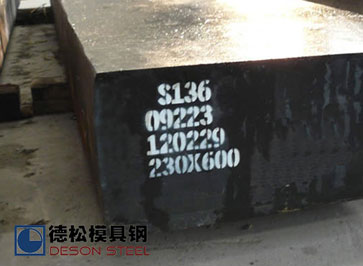

S136模具鋼

品牌：	Uddeholm\|ASSAB
原產(chǎn)地：	瑞典Uddeholm
規(guī) 格：	見S136模具鋼參數(shù)
材質(zhì)等級：	AAA級
加工工藝：	爐外精煉VD
化學(xué)成分：	詳見成分參數(shù)
常規(guī)應(yīng)用：	注塑模具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

S136模具鋼屬于瑞典進(jìn)口高級塑膠模具鋼，采用了瑞典UDDHT鋼廠特有的經(jīng)爐外精煉(VD)和電渣重熔精煉(ESR)技術(shù)打造而成，具有組織純潔細(xì)微和優(yōu)良的耐蝕性、較高的拋光性能以及耐磨性能、優(yōu)良的機(jī)械加工性能和淬硬時高穩(wěn)定尺寸等優(yōu)點(diǎn)，被廣泛使用在拋光度高及高要求的工件和模具模仁、以及高耐蝕的塑料模具、生產(chǎn)、醫(yī)療、食品工業(yè)等產(chǎn)品上。
因S136模具鋼在塑料模具上的高適用性與可靠性，奠定了S136在塑膠模具上的高需求量，所以各國鋼廠都開爐生產(chǎn)了類似牌號或替代料，尤其是在國內(nèi)，S136模具鋼材的等級和廠家非常多，品牌與品牌之間的價格和質(zhì)量相差懸殊，一度讓模具廠家談鋼色變。針對這一現(xiàn)象，德松模具鋼改變了原來進(jìn)口材料的采購模式，公司自申請了特殊鋼進(jìn)出口權(quán)限，直接從歐洲材料批發(fā)市場進(jìn)口，這樣不但確保了進(jìn)口材料的來源可靠性，還拓寬了國產(chǎn)模具鋼料的出口渠道。自德松模具鋼（深圳）有限公司成立之后，所有進(jìn)口材料全部實(shí)現(xiàn)自供，雖成本有所增加，但是保證了材料進(jìn)口路徑清晰，能隨時提供海關(guān)資料以及進(jìn)出口批文給客戶兌閱。
一勝百S136模具鋼材屬于不銹鋼概念模具鋼，是為了適應(yīng)快速發(fā)展的塑料模具產(chǎn)業(yè)而研發(fā)并不斷擴(kuò)充的不銹系列模具鋼，S136系列模具鋼可解決大部分注塑模具已知問題。如模具銹蝕后表面需要反復(fù)拋光、重新鉆削冷卻水道、部件銹合等。單獨(dú)或配套選用合適的一勝百S136系列模具鋼，可制造應(yīng)用于不同領(lǐng)域的高質(zhì)量模具，盡量減少上述問題的發(fā)生。
原產(chǎn)地進(jìn)口的S136系列模具鋼是具有優(yōu)良的耐蝕性塑膠模具鋼，不僅擁有良好的生產(chǎn)加工特性與優(yōu)點(diǎn)，而且使用S136模具鋼制造的模具經(jīng)過長期使用后，模穴表面仍然維持原先的光滑狀態(tài)，模具在潮濕的環(huán)境下操作或儲存時，不需要特別的保護(hù)。模具不會因?yàn)槔鋮s水的影響而腐蝕，選用合適的S136模具鋼可大大增加模具的使用壽命。德松模具鋼目前進(jìn)口的S136系列模具鋼有以下4種規(guī)格：
S136 ESR模具鋼；
S136H ESR模具鋼；
S136 SUPREME ESR模具鋼；
S136H SUPREME ESR模具鋼；
耐腐蝕應(yīng)變：對使用有腐蝕性的PVC醋酸鹽類（ACETATES0）等注塑原料或模具必須在潮濕的環(huán)境下工作及儲存時，S136能抵抗水蒸氣、弱有機(jī)酸、硝酸鹽、碳酸鹽等的腐蝕作用，使用S136模具鋼材制成的模具，即便在潮濕的環(huán)境中操作，或是正常狀態(tài)下使用具有腐蝕性塑膠材料，均不會生銹或污染。如果加以250℃的回火，再拋光成鏡面狀態(tài)時，特別能顯示優(yōu)良的耐腐蝕性。　　
耐磨性：使用磨擦較大的注塑材料（包含射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐、器皿等。　　
高光潔度的表面：生產(chǎn)光學(xué)產(chǎn)品，如照相機(jī)、太陽鏡、化學(xué)儀器、注射器、分析儀器及塑膠制品等。

瑞典進(jìn)口一勝百S136模具鋼的物理性能
溫度℃	20℃	200℃	400℃
密度kg/m³	7800	7750	7700
彈性模量MPa	200000	190000	180000
熱膨脹系數(shù)/℃從20℃	-	11.0X10^-6	11.4X10-⁶
熱傳導(dǎo)率W/m℃	19	20	24
比熱J/kg℃	460	-	-

處理與加工：　
拋光：淬回火的S136模具鋼具備優(yōu)良的拋光性，但拋光技巧與其他塑膠模具鋼材料有所不同，主要操作原則是需要在細(xì)磨和拋光時采取多個道序，不要在很粗糙的表面進(jìn)行拋光。拋光時，上一拋光道序所遺留的刮痕被除去后，應(yīng)該立即停止繼續(xù)拋光?！?/span>

焊接：通常工具鋼應(yīng)盡可能避免焊接，因?yàn)槿菀组_裂。若做好焊接前的準(zhǔn)備工作，如在焊接部位預(yù)熱，則較容易成功，焊接后必須立即采取消除應(yīng)力和回火。
退火：在保護(hù)狀態(tài)下加熱至780℃，然后在爐中以每小時10℃的速度冷卻至650℃，然后空氣冷卻?！　?br /> 淬硬：預(yù)熱溫度：600~850℃；淬火溫度：980~1050℃。
淬火介質(zhì)：油，在200~550℃的鹽浴爐中等溫淬火，然后在空氣中冷卻。
應(yīng)力消除：經(jīng)過粗加工后，必須加熱至650℃，均熱2小時，緩慢冷卻至500℃，然后于空氣中冷卻?！?br /> 研磨：正確的研磨技術(shù)，能避免產(chǎn)生裂縫，且能增加工具的壽命。如果材料在低溫回火狀態(tài)下研磨，則在研磨期間變得很敏感，只有柔軟的且開放晶粒式的砂輪才能使用，同時必須有良好的冷卻劑。
光蝕刻花：S136有非常均勻地組織，所含的雜質(zhì)非常少，很適合光蝕刻花，由于進(jìn)口S136模具鋼具有優(yōu)良抗腐蝕性，所以必須采用特殊的光蝕刻花工藝，這一特性一般光蝕刻花的工廠和師傅都比較熟悉。
每日鋼料推薦：YXM1高速鋼

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	磷P	硫S
含量	0.38	13.6	0.5	0.80	0.03	0.03

瑞典進(jìn)口S136模具鋼材一勝百S136鋼料專業(yè)供應(yīng)商 - 德松模具鋼

S136模具鋼

在線客服

客服電話
